¿Qué es la presión de colapso?
Presión de colapsoEs la presión externa que una tubería de revestimiento puede resistir antes de ovalizarse, deformarse o colapsar hacia adentro. En los pozos de petróleo y gas, este riesgo aumenta cuando la carga de la formación, la presión de la columna de lodo, las condiciones de cementación, la fluencia de sal o los cambios de presión del yacimiento crean una alta presión externa sobre el cuerpo del revestimiento.
Para los compradores, la presión del colapso se ve afectada porTamaño, espesor de pared, grado, límite elástico, ovalidad, tratamiento térmico y control de inspección.. Esta es la razónCarcasa de alto colapsoSe selecciona cuando la carcasa API 5CT normal puede no proporcionar suficiente resistencia al colapso. Suministros de tubería octalN80 HC, L80 HC, P110 HC y Q125 HCen4 1/2"–20", conLongitudes R2/R3yConexiones BTC, LTC, STC o premium.

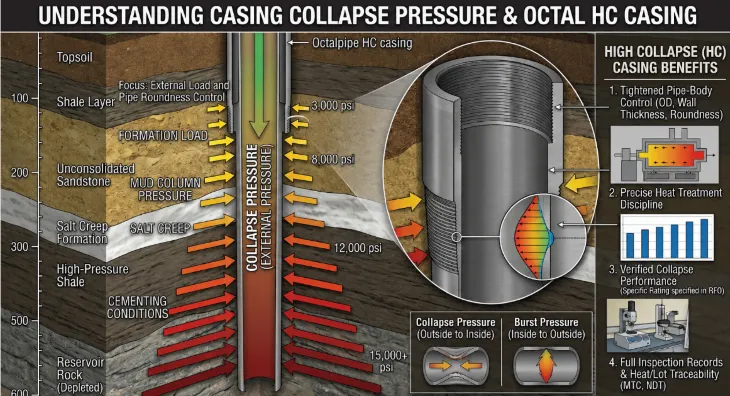

Qué significa la presión de colapso para la carcasa
En el diseño de carcasas, la presión de colapso se centra en la presión que actúa desde el exterior de la carcasa hacia el interior. Cuando esta carga externa es demasiado alta, el cuerpo de la carcasa puede perder primero su redondez, luego deformarse hacia adentro y finalmente colapsar.
| Término | Significado-amigable para el comprador | Por qué es importante |
|---|---|---|
| Presión de colapso | Máxima presión externa que la carcasa puede resistir antes de que el riesgo de colapso se vuelva crítico | Ayuda a decidir si la carcasa normal es suficiente o si se necesita una carcasa de alto colapso. |
| Presión de colapso externo | Presión que actúa desde la formación, la columna de lodo, la condición de cementación o la filtración de sal sobre el cuerpo del revestimiento. | Fuente principal de presión que puede deformar la carcasa hacia adentro. |
| Resistencia al colapso | La capacidad de la carcasa para resistir la presión externa sin fallar. | Depende del grado, espesor de la pared, ovalidad, tratamiento térmico y control del cuerpo-de la tubería. |
| Clasificación de colapso | El rendimiento de colapso nominal utilizado para la selección de carcasa. | Debe especificarse claramente en la solicitud de presupuesto o en la orden técnica. |
Descargar:Qué significa la presión de colapso para la carcasa
Una orden de carcasa no solo debe indicar "carcasa P110" o "carcasa Q125". Para pozos de alto-riesgo, el requisito requeridocalificación de colapsodebe confirmarse junto con el diámetro exterior, el peso, el espesor de la pared, el tipo de conexión y los documentos de inspección.
Carcasa P110 de alto colapso y carcasa Q125 de alto colapso
P110 Carcasa de alto colapsoyCarcasa Q125 de alto colapsoHay dos rutas de revestimiento HC de alta-resistencia que se utilizan cuando el revestimiento API 5CT normal no proporciona suficiente margen de colapso para secciones de pozo exigentes. Se seleccionan para el control de presión-externo, no solo para un mayor límite elástico. En una revisión de presión de colapso-, la calificación debe verificarse junto conOD, espesor de pared, relación D/t, ovalidad, estabilidad del límite elástico, presión interna, carga axial, temperatura, tipo de conexión y registros de inspección. Los cálculos relacionados con el colapso API 5C3-también muestran que la resistencia al colapso se ve afectada por condiciones de carga combinadas, como la tensión axial y la presión interna, no solo por un valor de pendiente.
| Ruta de grado | Condiciones Adecuadas | Diferencia clave | Punto de control del comprador |
|---|---|---|---|
| P110 Carcasa de alto colapso | Pozos profundos, perforación con lodo de alto peso, casing de producción y secciones donde N80 HC / L80 HC no es suficiente. | Ruta HC de alta-resistencia para secciones exigentes de pozos-profundos, pero no es la opción de servicio-más severo. | Confirme la clasificación de colapso, espesor de pared, ovalidad, tratamiento térmico, END, prueba hidráulica, prueba de deriva, MTC y trazabilidad de calor/lote. |
| Carcasa Q125 de alto colapso | Pozos ultra-profundos, pozos HPHT, secciones severas de carga alta- e intervalos de presión externa-altos. | Ruta-de mayor resistencia para cargas de colapso más severas y requisitos de margen de seguridad más altos. | Verifique el perfil de presión, el peso del lodo, la temperatura, la carga axial, la calificación de la conexión, la tenacidad y los registros de inspección completos. |
La selección de la calidad debe basarse en la profundidad del pozo, el peso del lodo, el perfil de presión, la temperatura, la condición de corrosión, el tipo de conexión y la clasificación de colapso requerida. Elegir un grado superior sin verificar el índice de colapso, el espesor de la pared y los registros de ovalidad no es suficiente para una especificación segura.
Para los compradores,P110HCGeneralmente se considera cuando el proyecto necesita una fuerte resistencia al colapso para secciones profundas o de alta-presión, mientras queQ125HCestá reservado para pozos más severos donde la carga de colapso y el margen de seguridad son mucho mayores. En ambos casos, el nombre del grado por sí solo no es suficiente. La solicitud de cotización debe indicar claramente elclasificación de colapso requerida, diámetro exterior, peso, espesor de pared, conexión, rango de longitud, END, prueba hidrostática, prueba de deriva, inspección de roscas, MTC y trazabilidad de calor/lote.
Presión de colapso versus presión de estallido
La presión de colapso y la presión de estallido a menudo se analizan juntas, pero se refieren a direcciones de carga opuestas.
| Artículo | Presión de colapso | Presión de estallido |
|---|---|---|
| Dirección de presión | De afuera hacia adentro | De adentro hacia afuera |
| Riesgo principal | La carcasa está comprimida hacia adentro u ovalada. | La carcasa se expande hacia afuera o se rompe |
| Causa típica | Alta presión externa, peso del lodo, fluencia de sal, agotamiento del yacimiento | Alta presión interna, prueba de presión, presión de producción o inyección. |
| Punto de control principal | Espesor de pared, relación D/t, ovalidad, límite elástico, índice de colapso | Espesor de pared, calidad, presión interna, sellado de conexión |
| Preocupación del comprador | ¿Resistirá la carcasa la presión externa? | ¿Resistirá la carcasa la presión interna? |
Descargar:Presión de colapso versus presión de estallido
ParaCarcasa de alto colapso, la prioridad es la presión del colapso. El producto se selecciona cuando la presión externa es el principal riesgo, especialmente en pozos profundos, yacimientos agotados, formaciones salinas, pozos HPHT y secciones de perforación con alto peso de lodo.
¿Qué causa el colapso de la carcasa en los pozos de petróleo y gas?
El colapso de la carcasa normalmente es causado por una combinación de presión externa y resistencia insuficiente del cuerpo-de la tubería. El riesgo rara vez proviene de un solo factor.
La página de revestimiento de alto colapso de Octal Pipe también posiciona el revestimiento de HC para pozos profundos, yacimientos agotados, formaciones de sal, pozos HPHT y perforación con lodo de alto peso, donde el objetivo es reducir la ovalización, la deformación hacia adentro y la falla por colapso.
¿Qué afecta la resistencia al colapso de la carcasa?
La resistencia al colapso no está controlada únicamente por la calidad del acero. Un grado más alto puede ayudar, pero la geometría de la tubería y la consistencia de la fabricación son igualmente importantes.
| Factor | Efecto sobre la resistencia al colapso | Lo que los compradores deben comprobar |
|---|---|---|
| OD y espesor de pared | Una pared más gruesa generalmente mejora la capacidad de colapso; la alta relación D/t reduce la resistencia | Confirmar registros OD, peso, espesor de pared y dimensiones |
| Uniformidad del espesor-de la pared | Las áreas locales de paredes delgadas-se convierten en puntos débiles bajo presión externa | Solicite registros de inspección de espesor de pared- |
| Ovalidad y redondez | La ovalidad excesiva hace que la tubería se deforme más fácilmente bajo presión. | Revisar registros de control de DO, redondez y ovalidad. |
| Estabilidad del límite elástico | El límite elástico estable hace que la predicción del colapso sea más confiable | Comparar los resultados de las pruebas mecánicas por calor/lote |
| Tratamiento térmico | Controla la resistencia final, la tenacidad y la consistencia-del cuerpo de la tubería. | Verifique la condición del tratamiento térmico en MTC |
| END e hidroprueba | Ayude a confirmar la integridad del cuerpo-de la tubería antes del envío | Solicitar informe de END y registro de prueba hidrostática |
| Trazabilidad | Vincula cada junta con registros de calefacción, lote, MTC y de inspección | Requerir trazabilidad del número de calor y mapeo de la lista de empaque |
El apéndice 5C3 de API también muestra que los cálculos de colapso pueden considerar el espesor de la pared, el diámetro exterior, la presión interna y la tensión axial, lo que significa que la resistencia al colapso es una cuestión de diseño combinado en lugar de una simple etiqueta de grado.
¿Cómo la carcasa de alto colapso reduce el riesgo de colapso?
Carcasa de alto colapsoestá diseñado para pozos donde el revestimiento regular puede no proporcionar suficiente resistencia a la presión de colapso externa. En comparación con el revestimiento API 5CT normal, el revestimiento HC pone más énfasis en el rendimiento de colapso verificado, un control más estricto del cuerpo de la tubería, un límite elástico estable, disciplina en el tratamiento térmico y trazabilidad de la inspección.
| Carcasa API 5CT normal | Carcasa de alto colapso |
|---|---|
| Seleccionado principalmente por tamaño, peso, calidad, longitud y conexión. | Seleccionado por tamaño, grado, conexión y clasificación de colapso requerida |
| Cubre el soporte general del pozo y el aislamiento zonal. | Se centra en una mayor resistencia a la presión de colapso externa. |
| Control de cuerpo de tubería estándar- | Mayor atención al espesor de la pared, la ovalidad y la redondez |
| Adecuado para pozos convencionales de profundidad media o poco profunda- | Utilizado para pozos profundos, yacimientos agotados, formaciones salinas y secciones HPHT. |
| El comprador verifica los registros de inspección y MTC estándar | El comprador también debe verificar la clasificación de colapso, los registros dimensionales, los END y la trazabilidad del calor/lote. |
Por ejemplo,carcasa P110yP110 Carcasa de alto colapsopueden compartir el mismo grado base, pero no deben tratarse como el mismo producto. Se debe pedir P110 HC para un rendimiento de colapso verificado, no sólo para una mayor resistencia.
¿Cuándo deberían los compradores elegir carcasas de alto colapso?
Se debe considerar el revestimiento de alto colapso cuando el diseño del pozo muestra un alto riesgo de presión externa-o cuando el costo de falla del revestimiento es demasiado alto para aceptarlo. Los casos típicos incluyen:
- cadenas de producción profundas bajo alta presión externa;
- yacimientos agotados donde el soporte de presión interna puede caer con el tiempo;
- secciones de formación de sal con carga-no-uniforme a largo plazo;
- Pozos HPHT y programas de perforación con lodo de alto peso;
- pozos de intervención en alta mar o de alto costo-donde los trabajos de reparación son costosos;
- carcasas de producción de paredes-pesadas que requieren un control dimensional y de inspección más estricto.
- El objetivo no es sólo comprar una calidad más fuerte. El valor real es mantener estable el cuerpo de la tubería bajo carga externa y reducir el riesgo de ovalización, deformación hacia adentro y falla por colapso.
Descargar:¿Cuándo los compradores deberían elegir una carcasa de alto colapso?
Resumen práctico para compradores
Para realizar un pedido confiable, los compradores no deben detenerse en el nombre del grado. La especificación más segura es definirCarcasa API 5CT de alto colapso, clasificación de colapso requerida, tamaño, peso, grado, conexión, alcance de inspección, MTC, registros de END, prueba hidrostática, prueba de deriva, registros dimensionales y trazabilidad de calor/lote.
Para los pozos que requieren una mayor resistencia a la presión de colapso externa, los compradores pueden revisar Octal Pipe.Carcasa API 5CT de alto colapsogama de productos, que incluye revestimientos N80 HC, L80 HC, P110 HC y Q125 HC para pozos profundos, yacimientos agotados, formaciones salinas y secciones HPHT.
Preguntas frecuentes
01. ¿Por qué el espesor de la pared y la ovalidad afectan la presión de colapso de la carcasa?
02. ¿Cuándo se requiere la carcasa Q125 de alto colapso?
03.¿Qué se debe escribir en una solicitud de cotización para carcasas de alto colapso?
04. ¿Qué documentos prueban el rendimiento de la carcasa de alto colapso?
