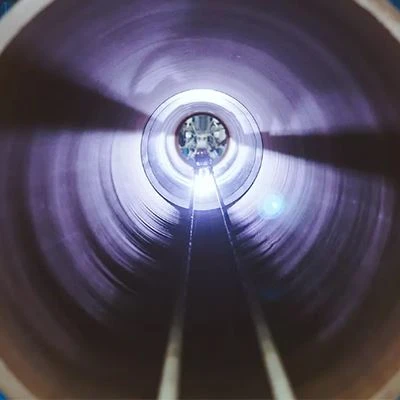

Tubería revestida CRA

Significado de tubería revestida:una tubería de acero-al carbono con una delgada capa-de aleación resistente a la corrosión (CRA) unida metalúrgicamente a la superficie interior (revestida), o un tubo CRA separado instalado dentro de la tubería de acero al carbono-(revestido). El propósito es mantener la resistencia a la corrosión CRA donde el fluido entra en contacto, manteniendo al mismo tiempo la resistencia y la estructura de costos de un soporte de acero al carbono-.

En el transporte de petróleo, gas y productos químicos, la corrosión no es solo una cuestión de mantenimiento-sino que define la vida útil de todo el sistema. Las tuberías tradicionales de acero al carbono, aunque mecánicamente robustas, se degradan rápidamente bajo la exposición a gases-agrios o al agua de mar. Por otro lado, utilizar tuberías de aleación sólida-resistente a la corrosión (CRA) es técnicamente ideal pero económicamente insostenible.

Para cerrar esta brecha, los ingenieros desarrollaron elTubería revestida y revestida CRA, una solución metalúrgica avanzada que fusionafuerza, resistencia a la corrosión y rentabilidad-en un solo producto de ingeniería.

Opciones de materiales de tuberías revestidas (base + capa CRA)

En esencia, la tubería revestida CRA es unatubería bimetálica, combinando dos metales que cumplen funciones distintas pero complementarias:

Capa estructural (carcasa exterior):El acero de alto-grado de carbono o de baja-aleación (por ejemplo, API 5L X60/X65, ASTM A106, A333) proporciona la capacidad de carga mecánica-.

Barrera contra la corrosión (capa interior):Las aleaciones a base de níquel-o inoxidable, como 316L, Inconel 625, Alloy 825 o Duplex 2205, crean un revestimiento protector estable contra fluidos ricos en CO₂, H₂S y cloruro-.

Esta combinación metalúrgica logra lo que ningún metal podría lograr por sí solo: una tubería que resista presiones, temperaturas y ataques corrosivos extremos durante décadas, incluso en campos submarinos o de alta-salinidad.

A diferencia del acero al carbono convencional, los tubos cald CRA exigen una unión precisa entre la capa de aleación y el sustrato de acero. Los métodos utilizados dependen de los requisitos de rendimiento y la gravedad del servicio:

Cada proceso es seguido porTratamiento térmico, pruebas ultrasónicas e inspección de interfaces.para verificar la estabilidad metalúrgica y la cobertura consistente de la CRA.

Juntas de campo y notas de fabricación

Soldadura de tubos revestidosse trata principalmente de proteger la capa de CRA en la zona de soldadura-porque la dilución, el aporte de calor y la preparación-de los extremos de la soldadura deciden si se conserva la resistencia a la corrosión después de la unión-. Los compradores generalmente indican el tipo de unión (soldadura circunferencial/unión-en carrete), los requisitos de preparación de los extremos de la soldadura-y el alcance de la inspección para que la fabricación en alta mar no se detenga para volver a trabajar.

Algunas solicitudes de cotización escriben esto comosoldadura de tubos revestidos; Los controles prácticos son los mismos: gestionar la exposición a CRA en la soldadura, utilizar consumibles compatibles y confirmar la condición final de la superficie de CRA en el área de soldadura.

• Preparación-del extremo de la soldadura:Defina el tratamiento del borde biselado + CRA para que el enlace-no reduzca la CRA de manera impredecible.
• Control de entrada de calor y dilución:Mantenga estable la química de CRA en la cara de la soldadura para evitar que la soldadura "se vea bien, se corroa más tarde".
• Enfoque de inspección:Requerir alcance NDT/PMI en áreas de soldadura si el plan de aceptación del proyecto lo requiere.

Para un oleoducto CRA, "revestido" y "revestido" no son términos de compra intercambiables. La elección correcta depende de lo que puede salir mal en la fabricación y en las conexiones (exposición a CRA en los extremos de soldadura, movimiento del revestimiento, integridad de la unión) y de lo que el proyecto debe demostrar en el momento de la recepción. Octal Pipe normalmente utiliza la siguiente lista de verificación para mantener las solicitudes de cotización comparables y evitar-retenciones tardías en la base del spool.

Las aleaciones CRA se eligen según el mecanismo de corrosión y la química del proceso. Las configuraciones típicas incluyen:

Estas combinaciones aseguran queintegridad mecánica y protección contra la corrosiónse logran simultáneamente-sin la carga de costos de la construcción completa de la CRA.

A oleoducto CRALa solución generalmente se especifica cuando el acero al carbono por sí solo no puede tolerar los fluidos producidos durante la vida útil de diseño, pero la tubería CRA completamente sólida no es económica. Los desencadenantes típicos incluyen riesgo de corrosión por CO₂, problemas de servicio amargo, manejo de agua con alto contenido-de cloruro y líneas de flujo costa afuera donde el acceso para reparaciones es limitado. En estos casos, el objetivo práctico de adquisición no es "CRA en todas partes", sino una superficie húmeda controlada por CRA con soldabilidad predecible y evidencia de inspección.

Las tuberías revestidas CRA se instalan globalmente en entornos donde se cruzan el riesgo de corrosión y la demanda estructural:

• Líneas de flujo de aguas profundas y colectores submarinostransportar fluidos multifásicos
• Sistemas de inyección de CO₂ y recuperación mejorada
• Plantas de reinyección y desalación de agua marinas
• Instalaciones de refinerías y petroquímicas.procesamiento de medios ácidos o clorados
• Industrias energéticas y químicas.bajo ciclos de alta temperatura y presión

Con la integridad de CRA verificada segúnNACE MR0175/ISO 15156yAPI5LD, estos oleoductos pueden funcionar durante 20 a 30 años con un mantenimiento mínimo.

Para compradores que comparanfabricantes de tubos revestidosy un calificadoproveedor de tubos revestidos, la ventaja de Octal Pipe se muestra en los detalles de la entrega que generalmente provocan suspensiones del proyecto: bloqueamos la ruta de construcción del revestimiento/revestimiento en la solicitud de presupuesto, controlamos la preparación final de la soldadura para que las juntas de campo no expongan ni dañen la capa de CRA y mantenemos la trazabilidad estricta para que el material de CRA y el soporte de acero al carbono-puedan conciliarse en el momento de la recepción. En la práctica, eso significa un envío entregado con ID de tubería coincidentes, una marca clara-de nivel de paquete y un conjunto de documentos que vincula la tubería base y la capa CRA a la misma lista de entrega-para que los equipos de fabricación no se vean obligados a realizar trabajos de re-identificación antes de soldar.

• Protección de doble-capa contra CO₂, H₂S y cloruros
• Resistencia estructural-a largo plazo con un coste de CRA reducido
• Compatible con soldadura e instalación de tuberías estándar.
• Ideal para tuberías de aguas profundas, HPHT y servicios- amargos
• Certificado según los requisitos costa afuera de API, ASTM y DNV

Contactar ahora

Preguntas frecuentes





Preguntas frecuentes 1 - ¿Qué pruebas de aceptación debo solicitar para tuberías revestidas o revestidas API 5LD CRA?

Como mínimo, API 5LD requiere unaPrueba hidrostática de inspección después del revestimiento/revestimiento y tratamiento térmico., y el sistema de prueba debe tenerPrueba registrada de presión y tiempo de retención.por lo que cada longitud no se puede "aprobar" sin cumplir con el requisito de la prueba.

Preguntas frecuentes 2 - ¿Qué significa tubería revestida en una solicitud de cotización de tuberías CRA?

En la adquisición de tuberías,tubo revestidoes un tubo con base de acero-al carbono concapa de aleación-resistente a la corrosión (CRA)adherido a la superficie interior (revestido), por lo que la superficie mojada es CRA mientras que el tubo portador proporciona resistencia. API 5LD cubre tuberías de acero revestidas (y revestidas) CRA para sistemas de tuberías de petróleo y gas natural.

Preguntas frecuentes 3 - ¿Cómo comparo los fabricantes de tubos revestidos o un proveedor de tubos revestidos sin desperdiciar ciclos de RFQ?

Pide tres cosas por adelantado:(1)si la cotización esrevestidooforradoa API 5LD,(2)elmaterial de tubería revestida(grado base + grado CRA + base de espesor CRA), y(3)preparación del extremo de la soldadura (cómo se trata el extremo de la capa/revestimiento de CRA para las uniones). Esto evita la trampa común de "mismo precio, diferente construcción" al comparar fabricantes de tuberías revestidas.

Preguntas frecuentes 4 - ¿Qué debo especificar para la soldadura de tuberías revestidas en juntas de campo?

Parasoldadura de tubos revestidos, la clave es mantener la resistencia a la corrosión de CRA continua en toda la unión: defina la preparación del extremo de la soldadura-, el control de exposición de CRA en la zona de soldadura y el enfoque de inspección en las juntas de campo (para que la fabricación no se detenga para volver a trabajar). Si una solicitud de cotización dicesoldadura de tubos revestidos, trátelo como la misma intención-pero mantenga el texto del contratotubo revestido.
