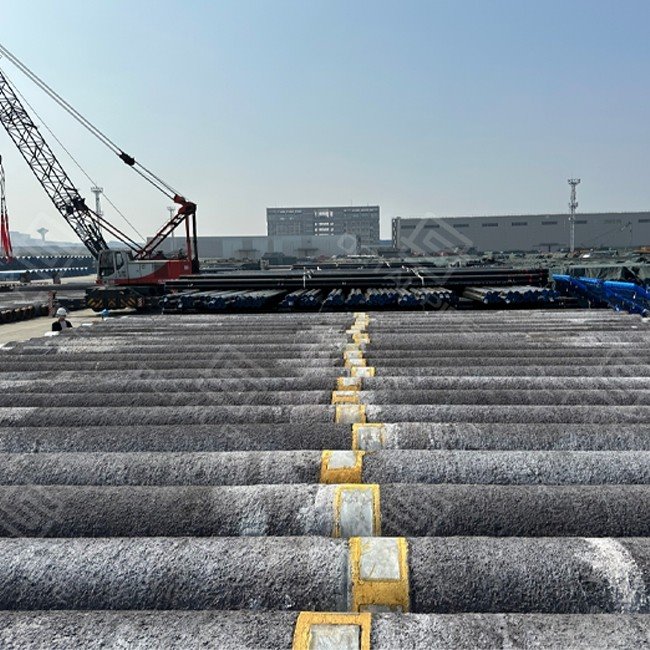

Tubería CWC （Recubrimiento de peso de concreto）

Tubería CWC(Revestimiento de peso de hormigón) es un revestimiento externo especializado que se aplica a tuberías de acero para proporcionar flotabilidad negativa, protección mecánica y estabilidad a largo plazo-en entornos marinos y pantanosos. A diferencia de los recubrimientos anticorrosivos simples, CWC agrega una capa densa de concreto sobre los sistemas anticorrosión, lo que garantiza que las tuberías permanezcan seguras y estables incluso bajo fuertes fuerzas hidrodinámicas o suelos flotantes.

Octal Pipe fabrica tuberías CWC de acuerdo con los estándares internacionales de tuberías costa afuera:

• ISO 21809-5– Recubrimientos de peso de concreto para sistemas de transporte por tuberías
• DNV-RP-F110 y DNV-OS-F101– Directrices de estabilidad de tuberías costa afuera
• Rango de tamaño de tubería:4″ – 48″ (personalizado hasta 60″)
• Espesor del revestimiento:25mm – 150mm
• Densidad del Concreto:3040 – 3500 kg/m³ (ajustable por proyecto)
• Longitudes de tubería:8 – 18 m estándar, longitudes personalizadas disponibles

(1) Preparación de la superficie

Aplicación deRevestimiento anticorrosión 3LPE(imprimación FBE + adhesivo + acabado de polietileno)



Rugosidad de la superficie para asegurar una adecuada adherencia del hormigón.

(2) Colocación de refuerzo
Malla de acero o jaulas de alambre instaladas alrededor de la tubería.

Se agregaron fibras de polipropileno para mejorar la resistencia al agrietamiento.

(3) Aplicación concreta
Recubrimiento de peso de concreto pesado: concreto denso aplicado con agregados controlados

Recubrimiento de peso de concreto por impacto (ICWC): concreto aplicado por impacto, logrando alta fuerza de unión y densidad.

(4) Instalación del ánodo
Para garantizar una protección total contra la corrosión, a menudo se integran ánodos de sacrificio o ánodos de corriente impresa en las tuberías recubiertas con CWC-:

Tipos de ánodos: ánodos de aluminio, zinc o MMO (óxido metálico mixto)

Instalación:Integrado en la CAQ capa y unida eléctricamente a la tubería

Función: Proporciona protección catódica en condiciones de agua de mar y pantanos, lo que extiende la vida útil de la tubería entre 20 y 40 años.

(5) Curado y Acabado
Curado controlado del hormigón para lograr resistencia mecánica.

Achaflanado o biselado de los extremos de las tuberías para facilitar la soldadura en el campo.

ElProceso de revestimiento de tuberías CWCNo se trata sólo de "añadir hormigón". El resultado de calidad se decide mediante el ajuste del refuerzo-, el control del curado y el acabado de los extremos-porque la mayoría de los problemas de campo se manifiestan como daños en los bordes, grietas o una mala transición en los extremos libres del concreto-.

• Confirmación de preparación de la superficie y revestimiento base: capa anticorrosión verificada antes de la aplicación del concreto.
• Instalación de refuerzo: se verifica el posicionamiento de la malla/jaula para que el concreto no se delamine bajo el manejo de cargas.
• Aplicación de concreto: acumule-hasta alcanzar el espesor especificado con compactación controlada.
• Curado controlado: evita bordes quebradizos y grietas prematuras durante el transporte.
• Acabado de extremos: extremos libres-de concreto y transiciones limpias para acceso a soldadura (cuando sea necesario).

• Flotabilidad negativa: Garantiza que las tuberías permanezcan sumergidas y estables en entornos de agua o pantanos, contrarrestando eficazmente el levantamiento de fuerzas de flotación.
• Protección mecánica: Salvaguardias contra amenazas externas como arrastre de anclas, artes de arrastre e impactos directos durante la instalación u operación.
• Resistencia a la abrasión: Resiste el desgaste por cambios del fondo marino, corrientes oceánicas y contacto con superficies rocosas o abrasivas.
• Resistencia al agrietamiento: El hormigón armado resiste la flexión, las tensiones de manipulación y las cargas operativas sin fracturarse.
• Aislamiento térmico opcional: Integra capas adicionales para preservar la temperatura de los fluidos en líneas de flujo de aguas profundas y entornos submarinos.







En el ámbito offshore, la tubería CWC sólo es "buena" sino ralentiza la soldadura y el recubrimiento de juntas en campo. El concreto protege la tubería en el fondo del mar, pero si los extremos no se preparan correctamente, las cuadrillas pierden horas picando concreto, reparando daños en los bordes y volviendo a trabajar la junta de campo-exactamente donde el riesgo de cronograma y el riesgo de rechazo son mayores.

Cómo Octal Pipe fabrica un revestimiento de peso para hormigón ¿Práctico para la construcción costa afuera?

Extremos-libres de hormigón que se adaptan a la práctica de soldadura real

• Reducción de hormigón (longitud libre CWC-):Mantenemos una distancia fija-libre de concreto desde el extremo de la tubería hasta el inicio del concreto, generalmente200–400 mm por extremo(o como lo especifique su proyecto). Esto da suficiente espacio paraalinear-abrazaderas, estaciones de soldadura internas y externas y herramientas de manipulaciónsin descascarar el concreto durante el montaje-.
• Reducción del revestimiento anticorrosión (3LPE/FBE/3LPP):Dentro de la zona libre de concreto-, el revestimiento de corrosión también se controla con un recorte separado para el trabajo de juntas en el campo. Para la mayoría de los programas offshore, Octal tiene laReducción de 3LPE (o 3LPP/FBE) en el extremo del biseltípicamente alrededor150-250 milímetros(o según su sistema de recubrimiento de juntas en campo), dejando una-banda de acero desnuda consistente para soldar y luego una transición limpia para el recubrimiento de juntas-en campo.
• Transiciones controladas (sin "borde irregular"):La terminación de concreto tiene forma y está protegida para que el borde sea estable durante el levantamiento, la carga y el manejo de la línea de disparo-. El borde del revestimiento anticorrosivo también se mantiene limpio y se puede medir, de modo que el equipo de juntas de campo puede preparar, calentar y aplicar mangas/sistemas de epoxi líquido sin perseguir bordes irregulares ni reelaborar áreas dañadas.

Perfil final construido para proteger el borde del revestimiento.

• El punto de daño más común es el borde del concreto durante la carga, manipulación de tuberías y tendido. Octal utiliza un controlchaflán final/perfil cónicoy protección de bordes para que sea menos probable que la terminación de concreto se agriete o se descascarille. Eso significa menos reparaciones en la cubierta y menos riesgo de exponer el recubrimiento a la corrosión en el corte.

Compatibilidad con sistemas de recubrimiento de juntas en campo

• Diferentes proyectos utilizan diferentes métodos de unión en campo (mangas termocontraíbles, sistemas de epoxi líquido/PU o soluciones compatibles con 3LPP/3LPE). Octal coordina el recorte de la tubería CWC, la preparación de la superficie y el perfil de transición para que suEl sistema de recubrimiento de juntas en campo se puede aplicar sin luchar contra el concreto.. Si es necesario, podemos proporcionar dibujos que muestran la longitud de reducción, la acumulación del recubrimiento-y la zona de transición de la junta-para que el contratista de soldadura y el equipo de recubrimiento trabajen con la misma referencia.

Diseñado pensando en el manejo, no solo en el rendimiento del laboratorio.

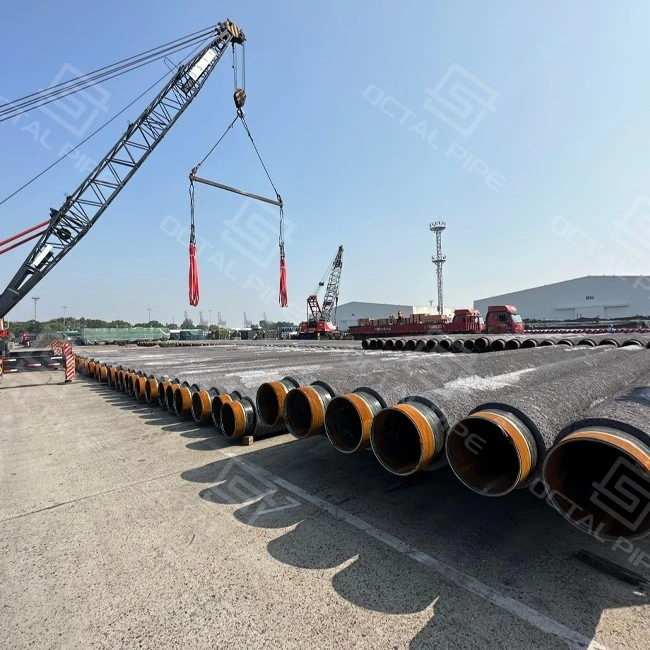

• La tubería costa afuera se mueve a través de múltiples elevadores-patio de procesamiento, puerto, carga de buques, línea de tiro, aguijón. Octal se centra en las etapas "intermedias": bordes de hormigón estables, marcas claras, biseles protegidos y embalaje que reduce el daño final. El objetivo es simple:menos retoques-en el barco, velocidad de colocación más suave y menos NCR causadas por tuberías CWC astilladas o recortes dañados.

Un paquete responsable: tubería base + revestimiento anticorrosivo + CWC

• El rendimiento de las tuberías CWC depende de lo que hay debajo. Octal proporciona el paquete como un alcance coordinado-tubería base + 3LPE + CWC + recorte/preparación del extremo-para que la vinculación, la compatibilidad y la inspección se gestionen bajo una sola responsabilidad en lugar de dividirse entre varios proveedores.

Entradas de flotabilidad y estabilidad: lo que necesitamos de su proyecto
El revestimiento de peso de hormigón rara vez tiene "un espesor que sirva para todos". El diseño correcto de una tubería recubierta de CWC depende del suelo del fondo marino, las corrientes, el método de colocación y el sistema de revestimiento anticorrosión debajo del concreto.
Para cotizar y diseñar Octalrevestimiento de peso de hormigón para tuberías (CWC)correctamente, normalmente confirmamos los siguientes elementos:

Densidad del revestimiento de peso del hormigón.es uno de los pocos parámetros que cambia directamente en-los cálculos de estabilidad del fondo. Los compradores deben unir la densidad y el espesor en la solicitud de presupuesto para que el peso sumergido entregado coincida con la intención del diseño de la instalación.

Haga clic para ver el vídeo de envío de tuberías CWC de Octal Pipe↓

Octal Pipe implementa rigurosos protocolos de control de calidad para garantizar la integridad y el rendimiento deRecubrimiento de tuberías CWCaplicaciones:

• Pruebas de densidad y compresión: Confirme que la densidad del concreto y la resistencia a la compresión cumplan con los umbrales especificados de flotabilidad y soporte de carga.
• Pruebas de vinculación: Valide una fuerte adhesión entre la capa de concreto y el revestimiento anticorrosión- subyacente para evitar la delaminación.
• Comprobaciones dimensionales: Asegúrese de que el espesor uniforme del recubrimiento y la geometría general estén alineados con las tolerancias del proyecto.
• Detección de vacaciones: Identifique y rectifique cualquier defecto o vacío en la-capa base anticorrosión para una protección completa.
• Simulación de flotabilidad: Simule condiciones del mundo real-para verificar la resistencia a la elevación y la estabilidad en entornos sumergidos.

La ventaja CWC de Octal Pipe proviene de lo que escontrolado en el taller-los pasos que previenen los problemas típicos de la CWC en alta mar (variación de peso, desconchado de los bordes, grietas después del envío y -daños en la transición final que ralentizan la soldadura).

Acumulación de peso-controlada como un sistema (densidad + espesor + refuerzo):En la planta, el procesamiento por lotes y la colocación se gestionan de manera que la densidad y el espesor permanezcan alineados con la intención de estabilidad, y el refuerzo se coloca para evitar zonas débiles locales. Así es como Octal Pipe reduce la variación de "misma especificación, diferente peso por metro" que obliga a realizar nuevas comprobaciones durante la instalación.(Se pueden proporcionar registros de densidad/espesor cuando se especifica en PO/ITP).

Disciplina de interfaz antes de aplicar el hormigón:Muchas fallas comienzan en la interfaz, no en el concreto mismo. Octal Pipe ejecuta la confirmación del revestimiento base-y el control de la condición de la superficie antes de la colocación del concreto, para que la capa de concreto se adhiera correctamente en lugar de levantarse más tarde como desconchones o puntos huecos bajo el manejo de cargas.

Transiciones finales creadas para la realidad de la soldadura (no solo la apariencia de fábrica):Los mayores-retrasos en costos generalmente ocurren en los extremos-bordes irregulares, transiciones desconchadas o recortes que no coinciden con la estación de soldadura. Octal Pipe controla la longitud del extremo libre del concreto-y el perfil de transición para que el ajuste, las abrazaderas y el trabajo de recubrimiento de las juntas de campo puedan continuar sin romper el concreto en el borde.(Fin del recorte y perfil por PO/ITP.)

Controles de curado y manipulación diseñados en torno a daños durante el transporte:El CWC a menudo se ve bien en el momento del despacho y falla durante los movimientos de patio, el transporte por camión o el levantamiento en puerto. Octal Pipe gestiona las condiciones de curado y aplica disciplina de manejo (puntos de elevación, reglas de apilamiento, protección de bordes/extremos) para reducir las micro-fisuras y el desconchado de los bordes que, de otro modo, generarían reparaciones en el sitio y retrasos en la aceptación.

Contactar ahora

Preguntas frecuentes



P1 - ¿Por qué utilizar un revestimiento de hormigón en tuberías marinas?

A: Revestimiento de peso de hormigónagregaflotabilidad negativay mejoraen-estabilidad inferior, ayudando al oleoducto a resistir el levantamiento de corrientes y olas y a mantenerse estable en el fondo marino.

P2 - ¿Cómo se elige el grosor y la densidad del CWC?

A:Se seleccionan según el objetivo.peso sumergido, criterios de estabilidad, profundidad/corriente del agua, método de colocación y sistema de recubrimiento (FBE/3LPE/3LPP), por lo que la línea cumple con los márgenes de estabilidad sin costos innecesarios.

Q3:¿Se puede aplicar CWC sobre 3LPE/FBE y aun así permitir la soldadura en el sitio?

A:Sí-Octal Pipe suministra CWC durante3LPE/FBE/3LPPconextremos libres de hormigón controlados-y recortes de revestimiento, por lo que la soldadura circunferencial y el revestimiento de juntas en obra se pueden realizar limpiamente sin descascarar el hormigón.

Certificaciones



Certificado CE

Certificado ISO 9001

Certificado API Q1

Certificado ABS

Certificado AP-5L

Certificado API-5CT



Estándar:ISO 21809-5

Gama de tuberías:6″ – 48″ (hasta 60″ opcional)

Espesor del revestimiento:25 – 150 milímetros

Densidad del Concreto:3040 – 3500 kg/m³

Reforzamiento:Malla de acero, fibras, aditivos.

Aplicaciones:Tuberías marinas, líneas de flujo submarinas, pantanos, ríos
