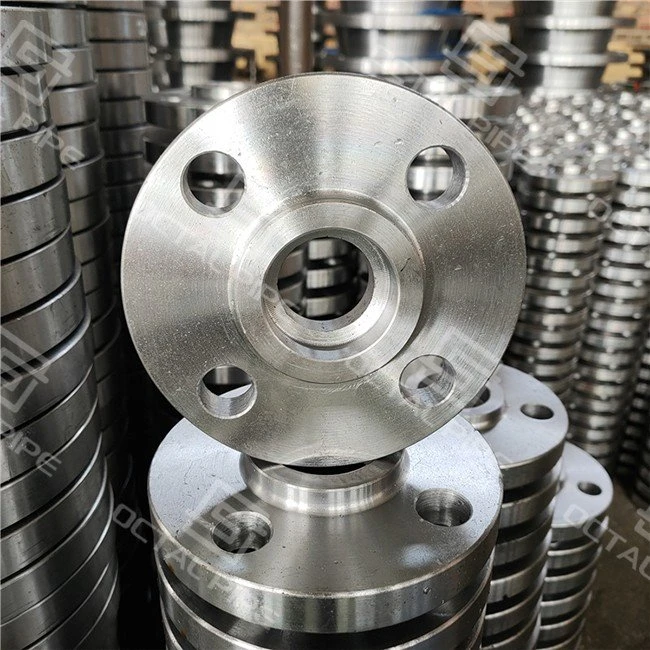

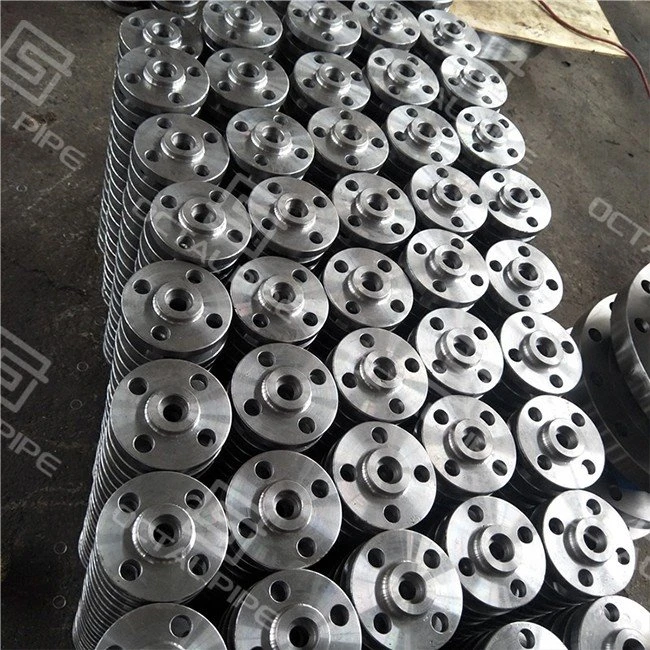

Brida de soldadura por enchufe

Los accesorios para tuberías soldadas- están diseñados para redes de tuberías compactas y de alta-presión, donde la confiabilidad, el sellado-a prueba de fugas y la alineación precisa son fundamentales. A diferencia de las conexiones soldadas a tope-, estos accesorios permiten que el extremo de la tubería se asiente en un encaje mecanizado con precisión-antes de aplicar una soldadura de filete alrededor del exterior. Esto garantiza la integridad estructural, reduce la desalineación y simplifica la instalación en espacios confinados, como unidades montadas sobre patines-, bastidores de instrumentos o módulos de tuberías de refinerías y plantas químicas.

Octal Pipe suministra una gama completa de accesorios para soldar-encastres forjados fabricados paraASME B16.11, adecuado para proyectos de petróleo y gas, petroquímicos, energéticos e industriales en todo el mundo.

Todos los accesorios cumplenASME B16.11estándares para dimensiones, espesor de pared, tolerancias de orificio y clasificaciones de presión.

Las opciones de materiales incluyen:

• Acero carbono:ASTM A105, A350 LF2
• Acero aleado:ASTM A182 F11/F22/F5
• Acero inoxidable: 304 / 304L, 316 / 316L, 321
• Dúplex y Súper Dúplex:para aplicaciones de alta-resistencia y alta-corrosión

Clases de presión: 3000#, 6000#, 9000#

Los materiales se seleccionan para optimizar el rendimiento mecánico, la soldabilidad y la resistencia a la corrosión en condiciones de servicio de alta-presión o alta-temperatura.

Nuestros accesorios para soldar-encastre cubren todas las necesidades de conexión-de diámetro pequeño:

• Acoplamientospara unir tuberías en-línea
• Reductores(concéntrico y excéntrico) para transiciones de diámetro
• Codos(45 grados y 90 grados) para dirigir el flujo
• Camisetas(iguales y reductores) para tuberías ramificadas
• Sindicatospara un fácil desmontaje y mantenimiento
• Gorraspara sellar extremos de tuberías
• Conectores-Bridas para soldarpara conexiones bridadas compactas

Estos accesorios se aplican ampliamente en:

• Cabezales de vapor y condensado en refinerías y centrales eléctricas
• Skids de proceso químico y líneas de alimentación.
• Tuberías de instrumentación y servicios públicos.
• Circuitos hidráulicos de alta-presión
• Módulos compactos en alta mar o en tierra

Cada accesorio comienza con un tocho forjado, que proporciona un flujo de grano uniforme y una densidad estructural para resistir la fatiga, la vibración y las cargas cíclicas.

El mecanizado se lleva a cabo con equipos CNC de precisión para producir el orificio del casquillo, el hombro interno y el espesor de la pared con tolerancias estrictas. Las superficies internas son lisas para garantizar un asiento adecuado de la tubería y soldaduras-libres de fugas.

El tratamiento térmico se aplica según el grado del acero:

• Acero carbono:normalizar para refinar la estructura del grano
• Acero aleado:Temple y revenido para mayor resistencia y tenacidad.
• Acero inoxidable:solución-recocido para resistencia a la corrosión

Las superficies externas pueden recubrirse o tratarse para evitar la corrosión o daños por manipulación.

Octal Pipe aplica procesos de control de calidad y control de calidad de varias-etapas para garantizar un rendimiento confiable:

• Pruebas de materiales:composición química, límite elástico y de tracción, tenacidad al impacto
• Comprobaciones dimensionales:profundidad del casquillo, tamaño del orificio, espesor de pared, concentricidad
• Soldabilidad y verificación de filete:para prevenir la concentración de estrés
• Pruebas no-destructivas (END):UT, MT, PT, RT según sea necesario
• Pruebas de presión y fugas:Pruebas hidrostáticas o neumáticas para confirmar el sellado.

Todos los accesorios son totalmente rastreables con certificados de prueba-de fábrica (MTC/EN 10204 3.1 o 3.2). La inspección de terceros-está disponible para proyectos críticos.

Al especificar accesorios para sistemas de pequeño-diámetro y alta-presión, cada detalle importa. Los accesorios para soldar de encaje- de Octal Pipe están diseñados para brindar a los equipos de proyecto confianza tanto en el rendimiento como en la ejecución.

• Rendimiento confiable bajo presión:Cada accesorio está forjado y mecanizado con precisión para mantener la precisión dimensional y la integridad estructural, minimizando el riesgo de fugas, desalineación o fallas de soldadura en líneas de proceso críticas.
• Eficiencia de instalación:El diseño del casquillo guía naturalmente la tubería a su posición, simplificando el montaje en campo y reduciendo las horas de mano de obra. Una instalación más rápida ayuda a mantener los cronogramas del proyecto al día y reduce los costos generales.
• Tamaño compacto para espacios reducidos:Ideal para patines, bastidores de instrumentos y módulos donde el espacio es limitado, lo que reduce la necesidad de costosas modificaciones de diseño o retrabajos.
• Flexibilidad de materiales para cualquier servicio:Desde acero al carbono hasta dúplex y súper dúplex, nuestros accesorios se adaptan a aplicaciones corrosivas, de alta{0}}temperatura y alta-presión, lo que permite a los equipos de adquisiciones obtener todos los requisitos del proyecto de un único proveedor confiable.
• Documentación completa y trazabilidad:Cada accesorio viene con certificados de prueba-de fábrica (EN 10204 3.1/3.2) e inspección opcional de terceros-, lo que simplifica el cumplimiento de control de calidad y las aprobaciones de proyectos.
• Riesgo reducido, menor costo total de propiedad:Al combinar durabilidad, facilidad de instalación y confiabilidad del suministro global, los accesorios Octal Pipe minimizan el tiempo de inactividad y los costos de mantenimiento, respaldando tanto los presupuestos de los proyectos como los objetivos operativos.

Octal Pipe combina una amplia gama de productos, producción de alta-calidad, materiales certificados y soporte de ingeniería profesional. Nuestros accesorios están disponibles en múltiples grados de acero para una entrega rápida a nivel mundial, con la capacidad de producir dimensiones, profundidades de encaje o espesores de pared personalizados.

El soporte de ingeniería incluye orientación para la selección de materiales, verificación de la clasificación de presión y recomendaciones de instalación, lo que ayuda a los EPC y a los usuarios{0}}finales de todo el mundo a completar sistemas de pequeño-diámetro y alta-presión de manera confiable y eficiente.
